- 产品简介

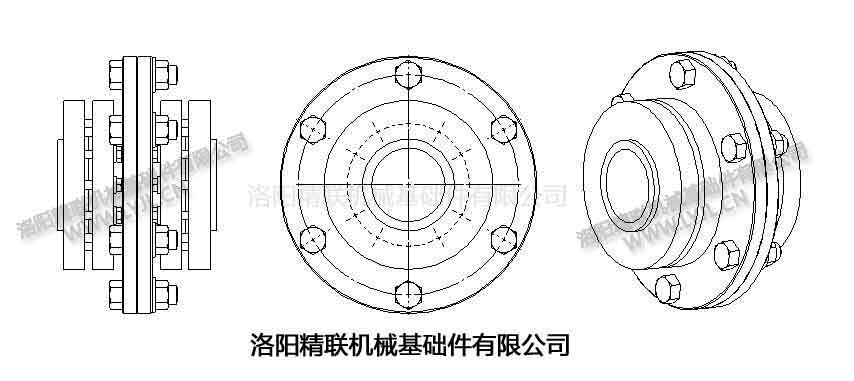

- • FKD型法兰联轴器，因锁紧盘为独立锁紧系统，此型适用于受弯矩负载。安装、拆卸同锁紧盘FK型法兰联轴器也可用HSD型锁紧盘。
- 适用场景
轴的直径从20mm到320mm，可传输的转矩从0.27KNM到690KNM.

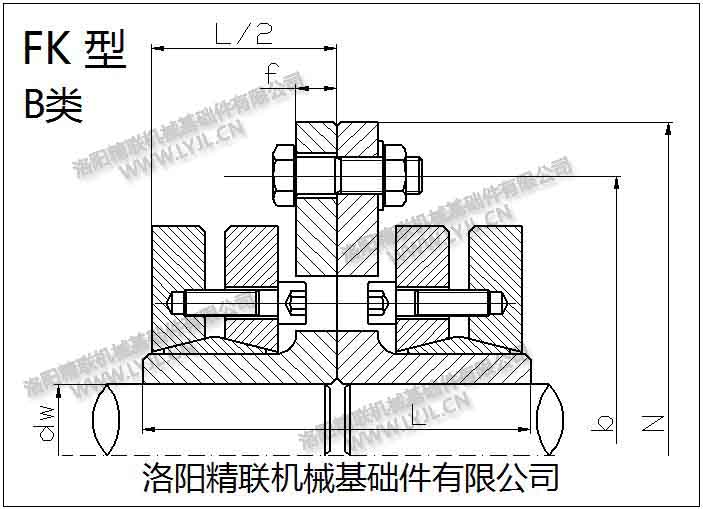

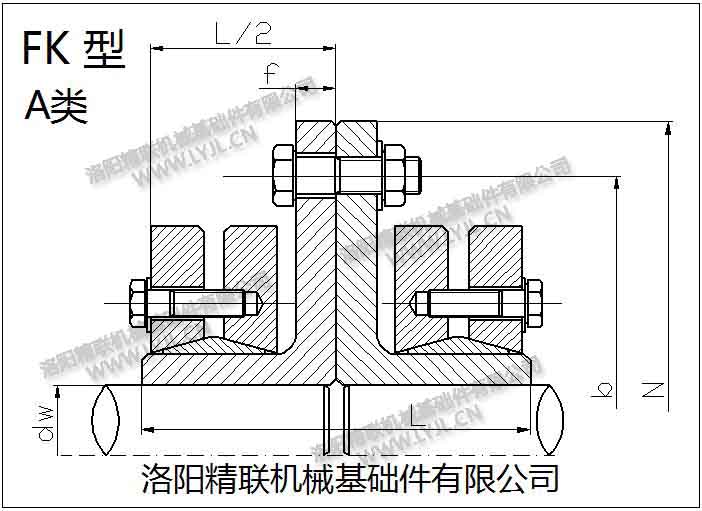

- 外形尺寸
-
联轴器FKD |
轴径 |
额定扭矩 |
拧紧螺栓 |
拧紧力矩 |
基本尺寸 |
法兰螺栓 |
拧紧力矩 |
|||
型号 |
dw |
Mt(Pax=0) |
Tighening |
Ma |
N |
b |
L |
f |
Flange |
Maf1 |
Type |
mm |
Nm |
bolts |
Nm |
mm |
mm |
mm |
mm |
bolts |
Nm |
FKD-20 |
20 |
270 |
M6 |
12 |
98 |
80 |
54 |
10 |
4×M8 |
26 |
22 |
330 |
|||||||||
FKD-25 |
25 |
460 |
M6 |
12 |
105 |
86 |
58 |
10 |
5×M10 |
51 |
28 |
550 |
|||||||||
FKD-30 |
30 |
700 |
M6 |
12 |
115 |
96 |
62 |
10 |
6×M10 |
51 |
32 |
810 |
|||||||||
FKD-35 |
35 |
1,200 |
M8 |
29 |
140 |
120 |
78 |
14 |
8×M10 |
51 |
40 |
1,550 |
|||||||||
FKD-50 |
42 |
1,700 |
M10 |
58 |
165 |
140 |
88 |
14 |
8×M12 |
89 |
50 |
2,900 |
|||||||||
FKD-65 |
55 |
3,200 |
M10 |
58 |
210 |
180 |
118 |
16 |
12×M12 |
89 |
65 |
7,100 |
|||||||||
FKD-80 |
70 |
8,200 |
M12 |
100 |
240 |
206 |
136 |
24 |
6×M16 |
210 |
85 |
14,200 |
|||||||||
FKD-110 |
90 |
17,800 |
M16 |
240 |
340 |
280 |
190 |
24 |
5×M24 |
720 |
110 |
30,000 |
|||||||||
FKD-140 |
115 |
39,000 |
M20 |
470 |
400 |
350 |
228 |
30 |
8×M24 |
720 |
140 |
66,600 |
|||||||||
FKD-170 |
145 |
78,000 |
M20 |
470 |
470 |
416 |
266 |
36 |
10×M30 |
1450 |
170 |
116,000 |
|||||||||
FKD-200 |
175 |
130,000 |
M20 |
470 |
560 |
496 |
310 |
36 |
16×M30 |
1450 |
200 |
183,500 |
|||||||||
FKD-240 |
210 |
225,800 |
M24 |
820 |
590 |
526 |
346 |
40 |
18×M30 |
1450 |
240 |
306,700 |
|||||||||
FKD-280 |
250 |
335,000 |
M24 |
820 |
630 |
550 |
414 |
40 |
18×M30 |
1450 |
280 |
441,000 |
|||||||||
FKD-320 |
290 |
546,000 |
M24 |
820 |
710 |
656 |
460 |
40 |
24×M30 |
1450 |
320 |
690,000 |
|||||||||
